Prietokový magnetický separátor pre cisterny (MF CIS)
Špičkový magnetický výkon spolu s dokonalým spracovaním a systémom čistenia spĺňajú potreby najnáročnejších zákazníkov z rôznych priemyselných odvetví, kde sú kladené vysoké požiadavky na čistotu finálneho produktu.
✓ Pre vykládku cisterien
✓ NdFeB magnety
✓ Potravinárske vyhotovenie
✓ Rýchle dodanie
Aké sú výhody cisternového separátora MF CIS?
✓ Veľmi jednoduchá manipulácia a čistenie, flexibilita.
✓ Možnosť pevnej inštalácie aj do miesta príjmu materiálu.
✓ Vysoká odtrhová sila a magnetická indukcia.
✓ Pripravený pre bežne používané potrubné systémy – 80 mm (G 3“) a 100 mm (G 4“).
✓ Spĺňa normy na použitie v potravinárstve, napr. EN 1935/2004.
✓ Je vyrobený z nehrdzavejúcej ocele 1.4301.
✓ Príslušenstvo: kužeľové alebo ploché demontovateľné sitko + ochranný box.
✓ Odolnosť, životnosť, pripravenosť na montáž.
✓ Certifikát magnetických vlastností – merané kalibrovanými prístrojmi a vyškoleným personálom. Pravidelná kontrola a kontrolné meranie servisným oddelením MAGSY priamo u vás.
✓ Zaradený do systému rýchleho dodania.

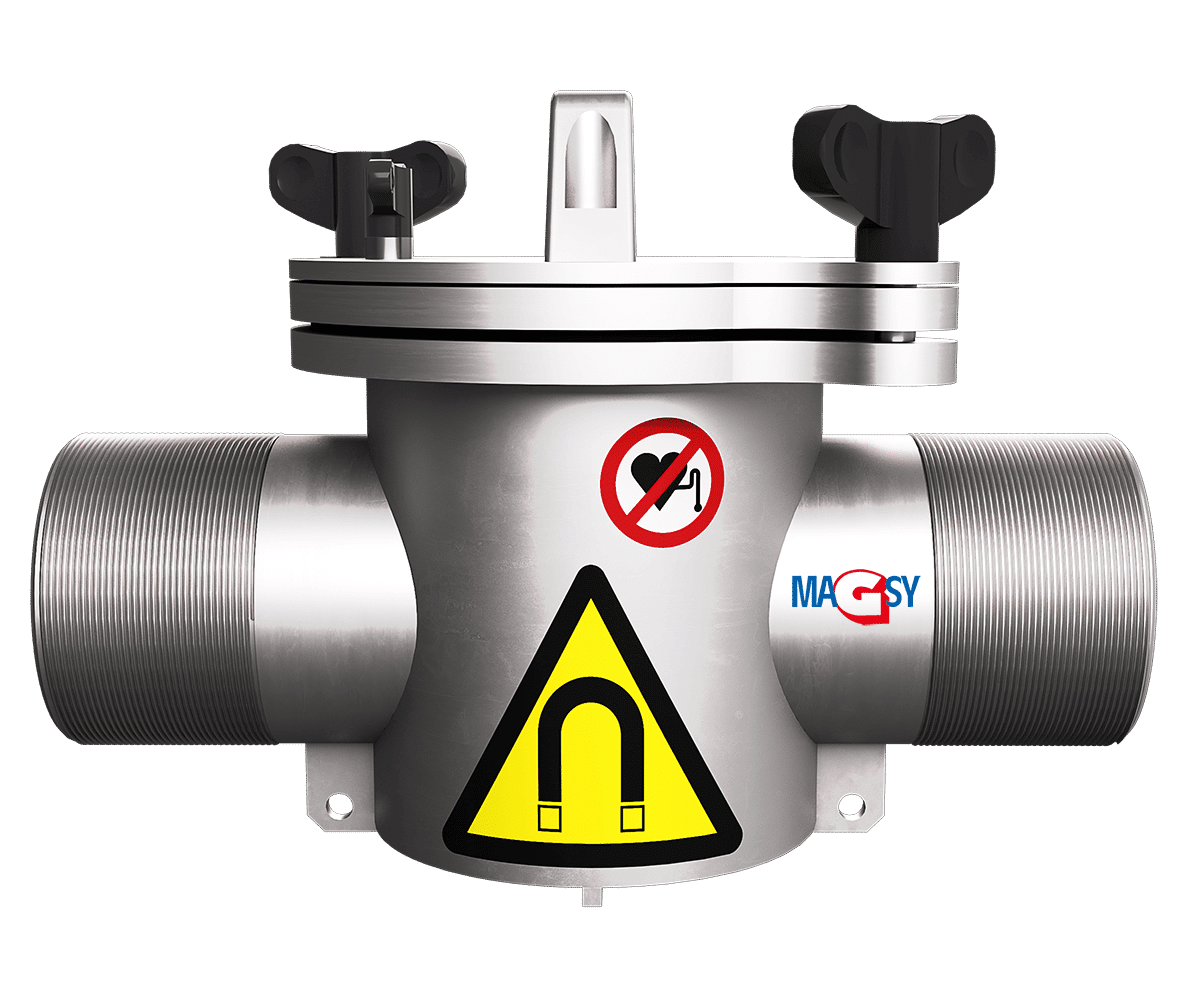

Cisternový magnetický separátor
Veľkostné modely cisternových magnetických separátorov
MF CIS sa štandardne vyrába so závitovým pripojením G3“ a G4“ – 80 a 100 mm.
✓ G3“ – 80 mm
✓ G4“ – 100 mm
Funkcia separátora MF CIS

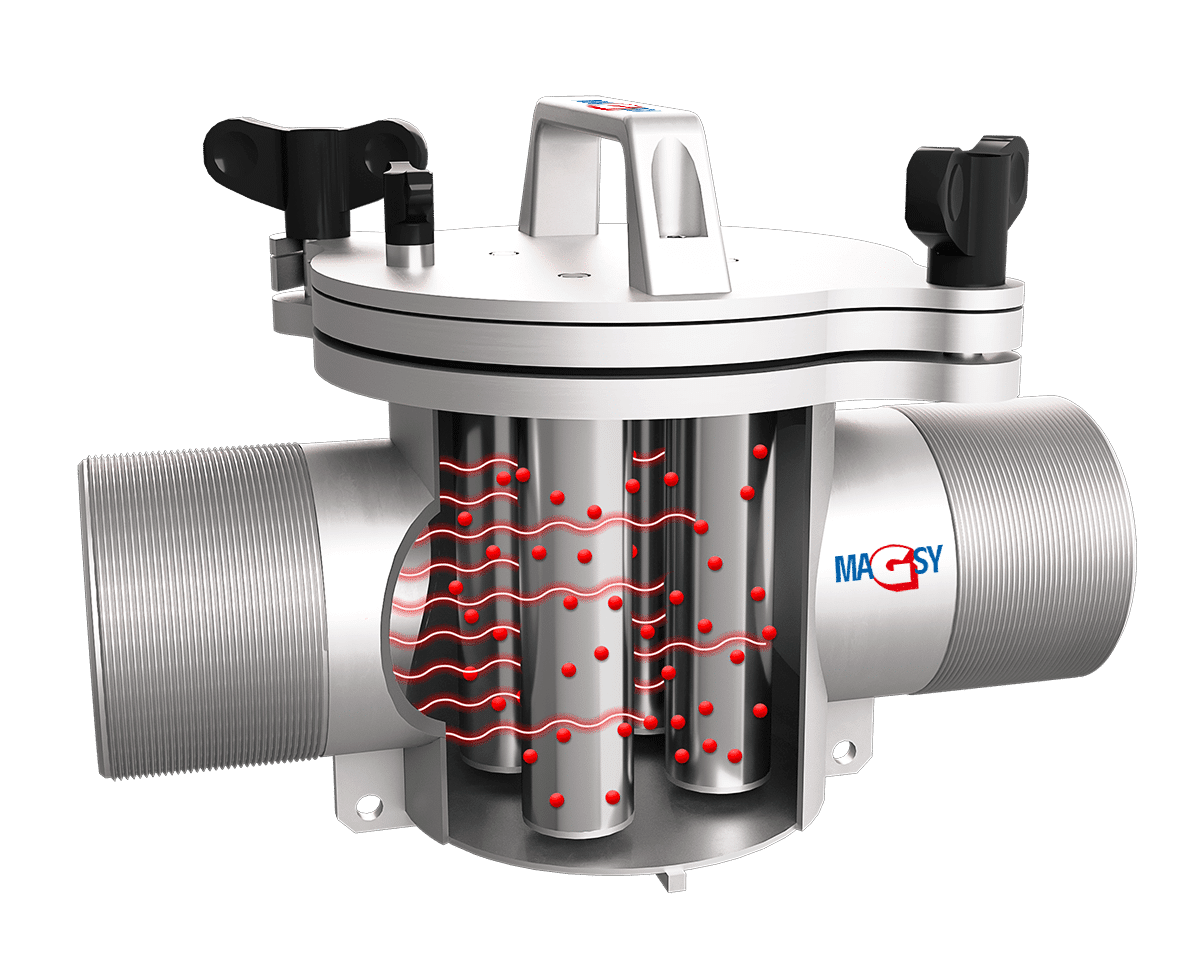

Sypký materiál prechádza dokonalým labyrintom 4 magnetických trubíc s priemerom 30 mm osadených NdFeB magnetmi. Telo magnetického separátora je kapacitne navrhnuté tak, aby pri vykládke nedochádzalo k tlakovým stratám ani k výraznému predĺženiu času vykládky. Je určený pre tlak max. 2 bary a pre dobre sypké neabrazívne materiály.
Konštrukcia separátora MF CIS

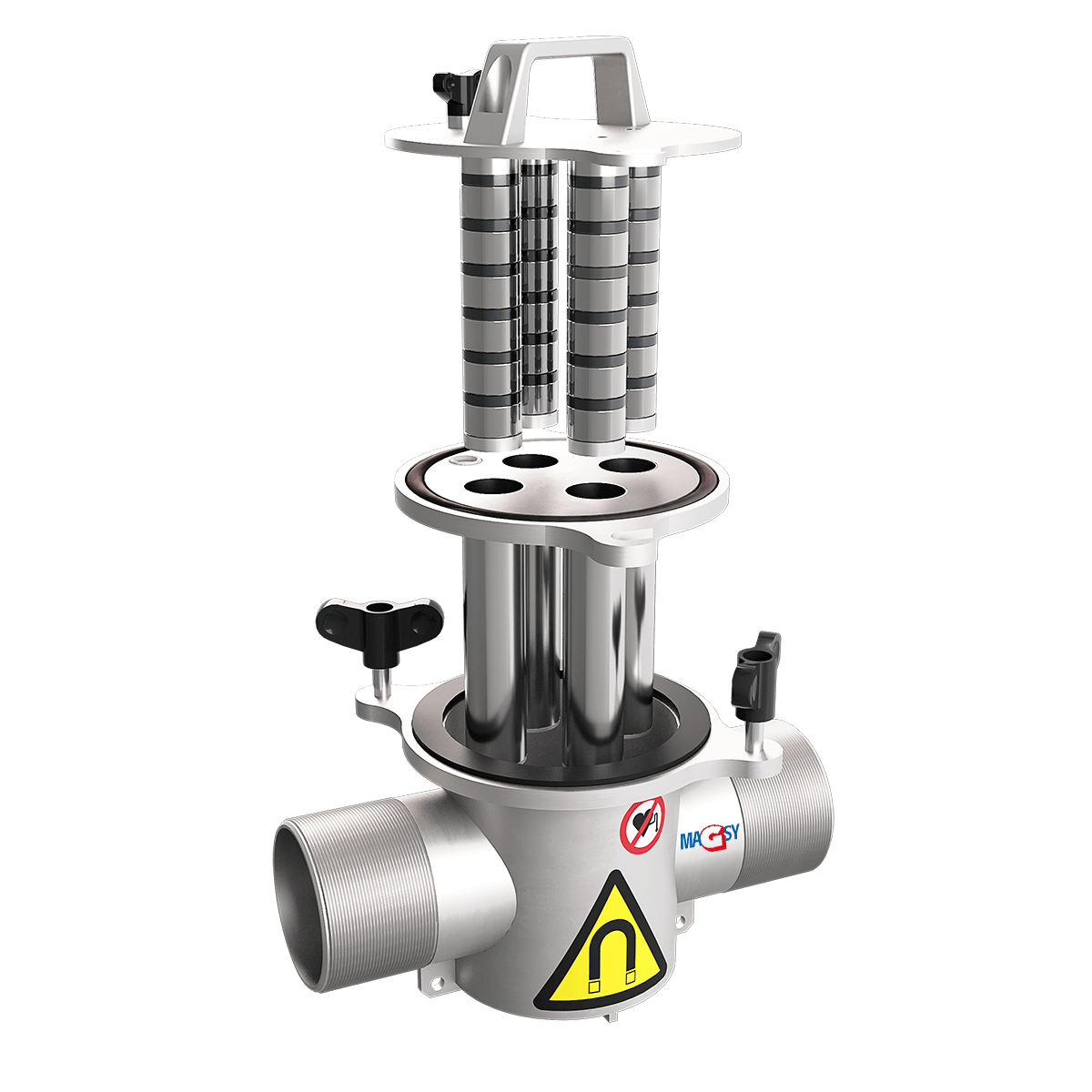

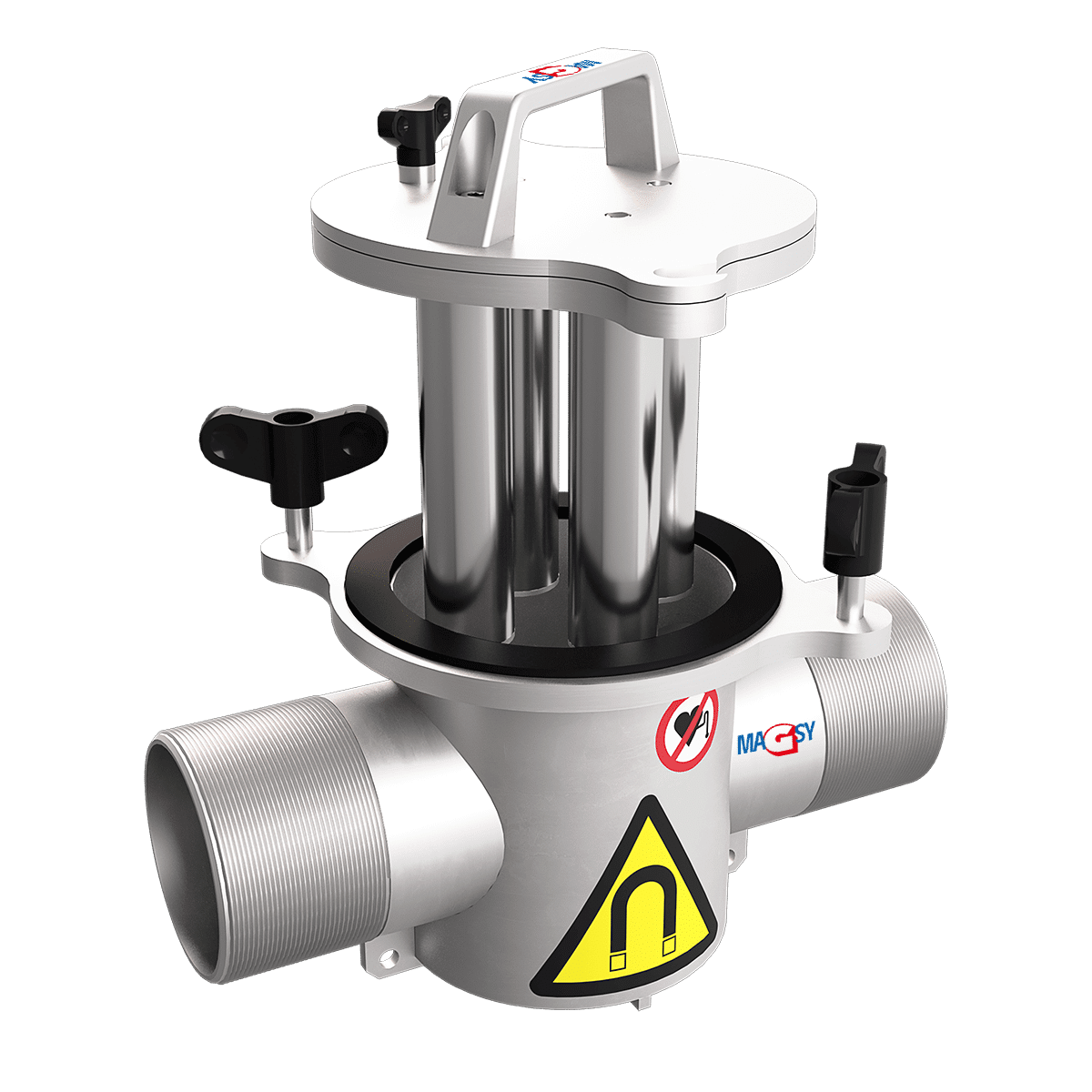

Separátor tvoria dve plne odnímateľné časti – telo separátora a magnetický komponent. Komponent s magnetickými trubicami vyberiete z tela magnetického separátora pomocou bajonetového uzáveru a pomocou rukoväti vytiahnete neodýmové magnetické jadrá do hornej polohy. Tým dôjde k odmagnetovaniu nerezových krycích trubíc a kovy odpadnú.
Dbáme na vysokú kvalitu magnetických separátorov.
Bezpečnostný box a príslušenstvo
Na ochranu magnetických jadier pred poškodením počas čistenia slúži bezpečnostný box, ktorý chráni separátor aj počas prepravy v úložnom priestore cisterny. Ako ďalšie vybavenie ponúkame kužeľové alebo ploché sitko vrátane medzikusu, ktoré je možné podľa potreby nainštalovať k MF CIS.
Separátor je vyrobený z nehrdzavejúcej ocele 1.4301 a povrchovo upravený otryskávaním. Krycie trubice magnetických jadier sú z leštenej nehrdzavejúcej ocele 1.4301. Na želanie vyrobíme aj cisternový separátor v celoleštenom vyhotovení.
Celková hmotnosť 12 kg umožňuje bezproblémovú obsluhu jednou osobou.
Základná technická špecifikácia
Magnetické vybavenie
veľmi silné NdFeB magnety v krycích leštených nerezových trubiciach
Tepelná odolnosť magnetického materiálu
štandardne do 80 °C
Magnetický výkon
štandardne stupeň III. – vysoká odtrhová sila a indukcia
Materiál separátora
štandardne: nehrdzavejúca oceľ 1.4301 / AISI 304
voliteľne: nehrdzavejúca oceľ 1.4404 / AISI 316 L (pre kyslé pH)
Tlaková odolnosť
štandardne: 2 bary
podľa požiadaviek je možné pripraviť vyhotovenie pre vyšší tlak
Povrchové úpravy
vonkajšie plochy a telo separátora: strojné tryskanie keramickou zmesou
vonkajší povrch krycích trubíc: leštenie
Pripájacie prvky
štandardne závitová rúra 80 alebo 100 mm
podľa požiadaviek je možné doplniť rýchloupínacími hasičskými spojkami
Materiál tesnenia
štandardne: tesnenie spĺňajúce požiadavky pre potravinársky priemysel
voliteľne: modré detekovateľné tesnenie pre potravinársky priemysel alebo podľa požiadaviek
Voliteľné funkčné príslušenstvo
odolný bezpečnostný box MF CIS – chráni magnetické jadrá počas čistenia a separátor počas prepravy (vybavený štetcom a handričkou – konformné pre potravinárstvo a 2 náhradnými krídlovými maticami)
kužeľové sitko (5 mm) alebo ploché sitko (15×15 mm) vrátane medzikusu
Odolný bezpečnostný box
Na čo je cisternový magnetický separátor vhodný?
Cisternový magnetický separátor MF CIS je vhodný na separáciu kovových nečistôt zo suchých práškových a dobre sypkých neabrazívnych materiálov, ktoré sú počas vykládky prepravované z cisternového vozidla pomocou stlačeného vzduchu.
Vykládka cisterien
Separácia počas prepravy materiálu z cisternového vozidla pomocou stlačeného vzduchu.
Potravinársky, chemický a surovinový priemysel
Vhodný pre prevádzky s vysokými požiadavkami na čistotu finálneho produktu.
Ako vybrať cisternový magnetický separátor?
Pri výbere je dôležité poznať typ materiálu, spôsob vykládky, priemer potrubia, požadovanú tlakovú odolnosť, požiadavky na potravinárske vyhotovenie, typ tesnenia a vhodné príslušenstvo.
✓ suchý práškový materiál
✓ dobre sypký neabrazívny materiál
✓ potrubie 80 alebo 100 mm
✓ tlaková odolnosť 2 bary
✓ tesnenie pre potravinárstvo
✓ bezpečnostný box a sitko
Potrebujete navrhnúť cisternový magnetický separátor?
Pomôžeme vám zvoliť vhodné vyhotovenie MF CIS podľa potrubného systému, typu materiálu, tlaku, požadovanej čistoty produktu a potrebného príslušenstva.
